SOC8000调度机应用方案（在煤矿里应用）
一、组网说明：
方案中提供的设备：
局端：SOC8000调度机，调度台，SOC5000-50（FXO）248路电话接入，光纤传输；SOC5000-30（FXO）60路电话及RS232调度数据接入，光纤传输。
远端：4个煤矿分别使用SOC5000-50（FXS），光纤接入，提供248路用户分机，SOC5000-30（FXS），光纤接入，提供60路用户分机及RS232数据，接调度机使用。调度台用于调度用户与各个煤矿通信调度。
2、网络传输结构：
局端与各个远端煤矿之间语音及数据通过光纤传输。
局端SOC8000语音分机，其中248路电话接入SOC5000-50综合复用设备，60路电话及调度数据RS232接入SOC5000-30综合复用设备，语音、数据复用后通过光纤传输到远端各个煤矿，为各个点提供语音分机及数据的远端延伸，RS232接调度台，实现与各个远端煤矿站点的语音调度。
3、综合复用设备特点：
采用插卡式、模块化设计、结构紧凑，维护方便
提供电信级语音质量，音质清晰，无杂声，无交流声，传真速度快，字迹清晰；语音支持来电显示和用户反极SOC5000-50综合接入设备多种功能模块配合使用，接入更灵活，业务更丰富
可统一纳入SOC-NM2005网管平台，提供完善的网管功能；配置灵活、操作简便，为系统的运行和管理提供可靠的保障
全表面贴装工艺，工业级设计，可靠性高

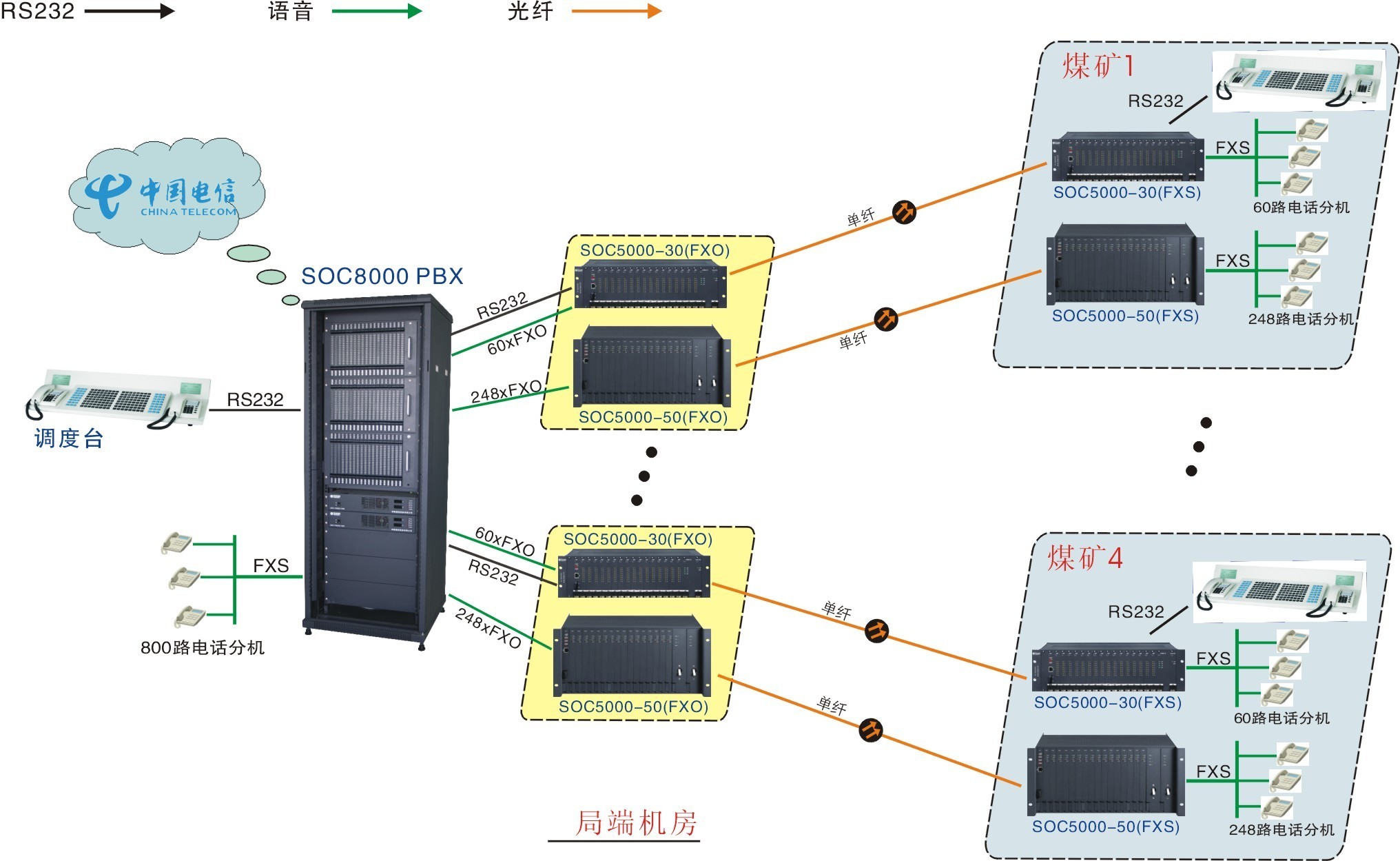

方案图
