SOC8000 IP-PBX（3U）
SOC8000系列 IP-PBX是申瓯通信设备有限公司自主研发、生产的智能、多用、可靠的集语音、数据和图象于一体的多媒体业务终端。IP-PBX系统以成本低、效率高、受地理分布限制少、可用性与适应性强、可实现集中管理与控制等优势，正逐步成为融合通信系统的主体。 SOC8000系列IP-PBX是一个基于IMS和NGN的专用分组交换平台，采用ADI时钟速度为300兆32位的数字信号处理芯片BF531为语音和传真业务处理器，采用申瓯定制的时速800兆的专用芯片和TI时速100兆的TMS320C5402等为主控处理系统。强大的硬件处理能力

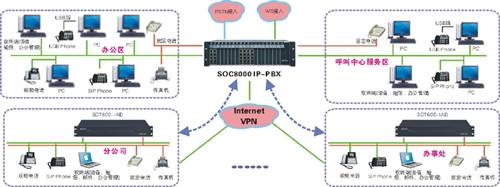

通信系统图

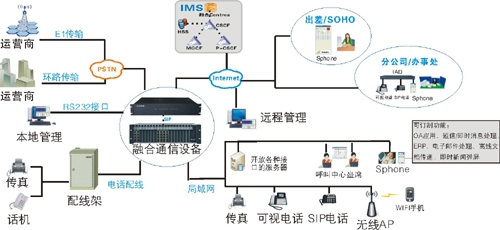

通信系统图
典型组网布线图
产品特性：
架构： 采用集中管理分散控制的方式，每层模块独立电源控制，平滑扩容至6个模块，模块间采用高速串行总线，稳定性高，抗干扰能力强，单机最大门数可扩展至1536门！
特性：4096×4096交换网络，256路FSK/DTMF收号器，32路FSK发号器，无限制DTMF发号器，200万条话单缓存（计费话单），永不丢失；128路中英文语音信箱，双备份PC连接口，波特率可灵活配置（在2400～115200范围内），带时钟、温度检测功能，，7级链路备份,手机伴侣,迂回路由,来电显示,提供数字与环路间的汇接功能，中继转中继，
特色：内置式导航系统，内置式彩铃系统，内置式录音系统，内置式语音信箱，信息话机功能,3组1-8位全弹性编码,AVR同时并发128路,改号通知功能,高压留言灯,后备电源,各端口增益可调,FSK来显制式
网管：具有状态和性能管理、配置和安全管理、服务管理和策略管理等管理功能，为用户提供统一的图形管理平台，实现设备集中管理。除具备普通的管理功能外还能监测主机运行的主机温度，主机电压，链路状态，板卡状态等各种特性参数。
产品规格：
l 设备外框 450mm (长) × 300mm (宽) × 125mm (高) 标准的3U设备
l 设备外框 450mm (长) × 300mm (宽) × 215mm (高) 标准的5U设备
l 设备由必备的电源、主控、VOIP和可选的用户接口板FXS、环路接口板FXO、E1接口板等板卡组成
l 用户接口板FXS：一块板卡8（3U）/16（5U）个用户端口
l 专用用户接口板BRI：一块板卡8（3U）/16（5U）个用户端口
l 环路接口板FXO：一块板卡8（3U）/16（5U）个接入端口
l E1接口板：一块板卡2个E1
l 单框设备256门用户最大重量为20KG，1536门用户最大重量为220KG
l VOIP网络分8通道、16通道、32通道三种带宽规格，可方便扩展
l 共有15（3U）/96（5U）个可选板卡槽位：FXS和FXO可灵活配置，最大用户容量可达120（3U）/1536（5U）门
性能指标：
l 用户线传输长度：0.5mm线径时最大5公里
l 上行接口，支持10M/100M以太网接口
l 其它接入口，FX0，E1
l 支持SIP、RTP、TFTP、HTTP、SNMP、DHCP、STUN、2M等协议
l 接地要求：接地电阻小于等于5欧姆
l 最大端口1536路，支持FXO口与FXS口灵活配置
l 并发能力：支持100多路并发
l 供电电压范围：100V~240V，50~60Hz
l 功耗：单框待机功耗为30W，最大功耗为250W
l 防雷措施：符合国家K20防雷标准
l 抗震性能：具备较强的抗震能力，当遭受我国地震设防烈度8度以上的地震影响时，我公司提供的设备不受任何损伤。
l 环境要求：温度：-25-70，湿度：5-95%相对湿度
